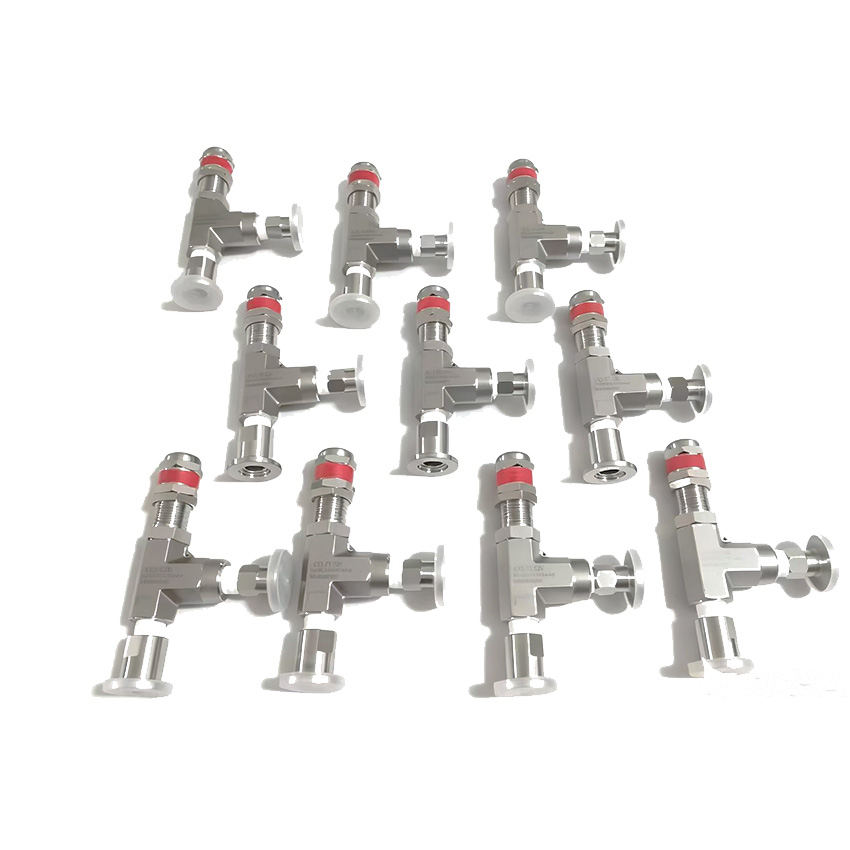

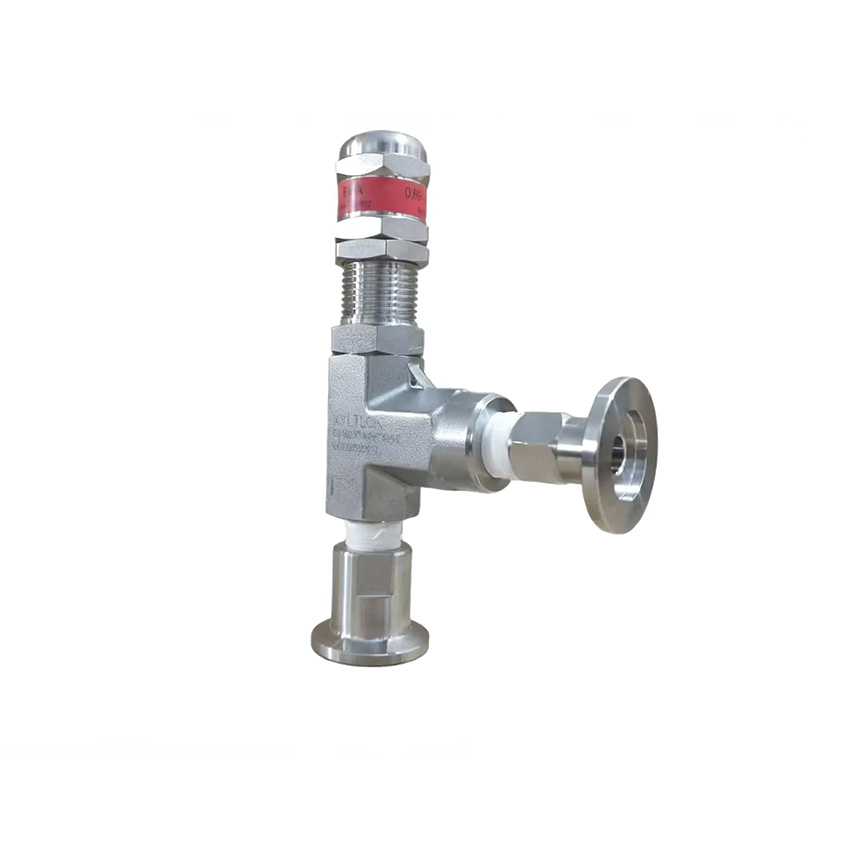

SJ弹簧式KF接口高压安全阀卸荷阀泄压阀RVH
详细信息
| | 品牌：SJ | | 型号：RVH | | 加工定制：是 | |
| | 阀瓣开启高度：微启式安全阀 | | 结构形式：弹簧式 | | 连接形式：螺纹 | |
| | 材质：不锈钢 | | 适用介质：水;空气 | | 流动方向：单向 | |
| | 零部件及配件：阀体 | | 外形：小型 | | 压力环境：高压 | |
| | 类型：二通式 | | 阀体结构：不封闭式 | | | |
应用
RVH与RV系列安全阀是比例泄荷阀，当压力升高时它逐渐打开，因此它们在给定的压力上升(累积) 时没有容量等级，且它们不按ASME 或任何其他标准来进行检定。一些系统应用需要安全阀来满足特殊准则，所以系统设计者和用户必须确定何时应用这些准则以及这些安全阀是否符合准则。
操作
■ 当系统压力达到设定压力时安全阀打开，当系统压力跌落至设定压力以下时关闭。
■ 安全阀选择和安装覆盖所需设定压力的弹簧，并将相应的标签贴于帽盖上。
■ 对于在一段时间内未起用的阀门，初始卸荷压力可能会比设定压力高。
■ 设定压力和再密封压力
设定压力是有流体流出时的上游压力。室温下，初始卸荷完成后，每个阀门的设定压力在± 5 % 范围内可重复。
再密封压力是无流体流出时的上游压力、再密封压力总是低于设定压力
测试每个系列比例卸荷阀都要经过设定性能和再密封性能测试。
背压
■ 高压阀(RVH)
通过这些高压阀的设计使系统背压的影响减至小。
■ 低压阀(RV)
系统背压会增加阀的设定压力。为了进行补偿、将背压乘以0.8 并把得到的结果从所需的设定压力中减去。
当背压等于大气压时、应用所得到的结果来预设阀。
例如：所需的设定压力是120 psig. 系统背压是40 psig。
步骤1. 将背压乘以0.8。40 psig X 0.8 = 32 psig.
步骤2. 将结果从所需的设定压力中减去。120 psig – 32 psig = 88 psig.
步骤3. 把比例卸荷阀预设于88 psig. |
|
RVH 系列
■用于液体或气体
■ 设定压力:7种弹簧可供选择,增大了整定压力的选择范围,3.4至414bar(50至6000psig)
■ 内通径:3.6mm
■ 平衡阀杆设计,消除了背压对整定压力的影响
■ 工作温度:-23℃至148℃(-10°F至300°F）
■ 调节式阀帽盖，可调节整定压力
■ 防松丝孔可有效的保持设定好的整定压力
■ 多种密封件材料可供选择
■ 标签标示整定压力的范围
■ 当整定压力低于1500psig时可选择人工超驰
控制手柄，此手柄可以打开阀而不改变整定压力
■ 接口尺寸：
1/4”至1/2”,6 至12 mm 双卡套
1/4”至1/2”螺纹
|
|
RV 系列
■ 用于液体或气体
■ 设定压力:10 至60psig(0.68 至3.9bar)
■ 内通径:4.0mm
■ 预设压力= 所需压力-0.8* 背压
■ 工作温度:-23 ℃至148 ℃ (-10 ° F 至300 ° F ）
■ 调节式阀帽盖，可调节整定压力
■ 防松丝孔可有效的保持设定好的整定压力
■ 多种密封件材料可供选择
■ 标签标示开启压力的范围
■ 当整定压力低于1500psig 时可选择人工超驰控制手柄，
此手柄可以打开阀而不改变整定压力
■ 接口尺寸：
1/8 ”至1/2 ”, 3mm 至12mm 双卡套
1/4 ”至1/2 ”螺纹

|
